Starre Punkthalter

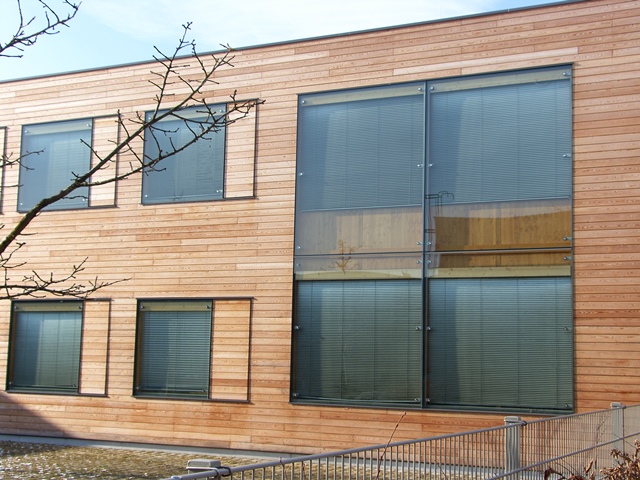

GHS Münschen-Riem mit ST C 36/50

GHS Münschen-Riem mit ST C 36/50

In einigen Fällen ist es statisch und technisch ausreichend starre Punkthalter zur Befestigung einer Glasscheibe einzusetzen. Diese sind durch die gültigen technischen Richtlinien für punktgehaltene Verglasungen geregelt. Im Allgemeinen bedürfen sie keine gesonderten Prüfungen und Gutachten.

Die Verdrehbarkeit des Glases ist im Bereich der Punkthalter nicht möglich. Durch die verhinderte Durchbiegung können hohe Spannungskonzentrationen im Bereich der Glasbohrungen infolge Flächenlasten entstehen. Bei Verwendung starrer Punkthalter muss die Einspannung bei der statischen Bemessung berücksichtigt werden. Die Glasdickendimensionierung und die Festlegung der Punkthalteranzahl werden hier wesentlich durch die Glasspannungen beeinflusst. Es sind definitiv dickere Gläser erforderlich. Ferner müssen die Spannweiten zwischen den Punkthalter reduziert werden und deren erforderlicher Anzahl pro Glaselement erhöht werden.gebo Halter im Mueritzeum_1

Da die Toleranzausgleichmöglichkeiten mit diesem Punkthalter sehr begrenzt sind, muss die Ausführung der Tragkonstruktion und der Anschlüsse viel genauer sein. Der Aufwand muss betrieben werden da ansonsten, wenn eine perfekte Auflage der Punkthalterfläche auf das Glas nicht gewährleistet ist, zusätzliche Spannungen im Bohrlochbereich erzeugt werden und dadurch die Glasscheibe in Bruchgefahr bringen können.

Einige Haltertypen entsprechen den Forderungen der DIN 18008. Die nachfolgenden Haltertypen unterscheiden sich durch die äußere Geometrie Form A und d F. Es können neben den Standarddurchmessern 50, 60 und 70 mm alle Außendurchmesser gefertigt werden. Die Punkthalter sind flächenbündig als Senkhalter oder als Tellerhalter lieferbar. Andere Ausführungen gemäß Architektenwunsch bzw. konstruktiven Forderungen sind ebenso erhältlich. Die Anschlussgewinde können je nach statischem Erfordernis zwischen M8 und M16 frei gewählt werden.

Starre Punkthaltervarianten

AK AS Teller-Punkthalter

gebo AK A S HalterStarr mit aufgesetztem Teller

Diese Punkthalterserie bietet die Möglichkeit einer geteilten Montage an der Unterkonstruktion und am Glas. Folgende Toleranzen können ausgeglichen werden: In der Tiefe über den Gewindebolzen, in der Fläche im Anschlussbereich und zusätzlich in der Glasbohrung. Zu den Zeichnungen in unterschiedlichen Größen. Hier klicken und mehr erfahren…

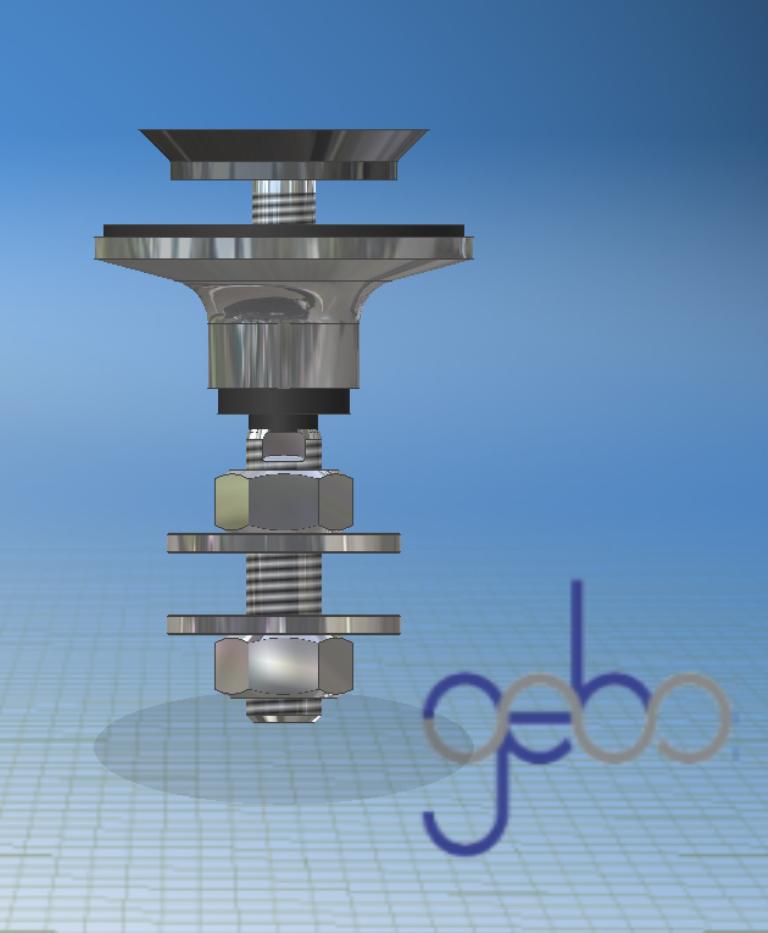

AK C S Senkpunkthalter

AK C S HalterStarr mit flächenbündigem Senkkopf

Diese Punkthalter müssen auf das Glas vormontiert werden. Folgende Toleranzen können ausgeglichen werden: In der Tiefe über den Gewindebolzen, in der Fläche im Anschlussbereich. Zu den Zeichnungen in unterschiedlichen Größen. Hier klicken und mehr erfahren…

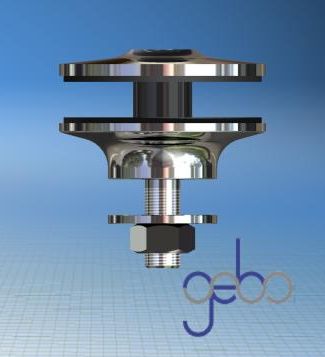

STA Teller-Punkthalter

gebo STA A 70 M12Starr mit aufgesetztem Teller

Diese Punkthalterserie bietet die Möglichkeit einer geteilten Montage an der Unterkonstruktion und am Glas. Folgende Toleranzen können ausgeglichen werden: In der Fläche im Anschlussbereich und zusätzlich in der Glasbohrung. Zu den Zeichnungen in unterschiedlichen Größen. Hier klicken und mehr erfahren…

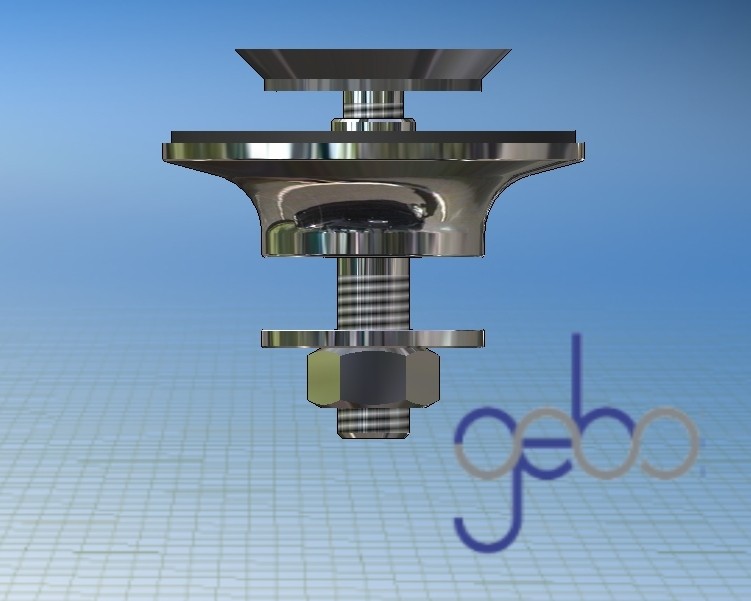

STC Senk-Punkthalter

gebo STC A 46 70 M12Starr mit flächenbündigem Senkkopf

Diese Punkthalter müssen auf das Glas vormontiert werden. Folgende Toleranzen können ausgeglichen werden: In der Fläche im Anschlussbereich. Zu den Zeichnungen in unterschiedlichen Größen. Hier klicken und mehr erfahren…
