EA Teller-Punkthalter

ICE Bahnhof Köln Bonn gebo

ICE Bahnhof Köln-Bonn mit Brandschutz-Punkthalter

Die gebo EA Teller-Punkthalter sind einsetzbar sowohl in Senkrechtverglasungen wie Fassaden, Aufzugsschächte, Geländer, Brüstungen als auch in Überkopf-verglasungen wie Vordächer und größere Dachflächen.
Der Nachweis der Verwendbarkeit  und die Dauerhaftigkeit der gebo-Punkthalter sind im eingebauten Zustand  unter realen Projektbedingungen ausreichend belegt.
Für Tellerpunkthalter gilt derweil die DIN 18008. Bei den Verglasungen, die in diesem Geltungsbereich ausgeführt werden, handelt es sich um geregelte Bauwerke.
Hier einige Produkt-Referenzen:
Überkopf:  Zeppelin Carré Stuttgart …
Senkrecht: Glasfassade Katholische Kirche Ötzenrath …
Glasgeländer: Bürogebäude Vogler Straße Dresden, Glasgeländer Brücke Kipfelberger Ingolstadt …

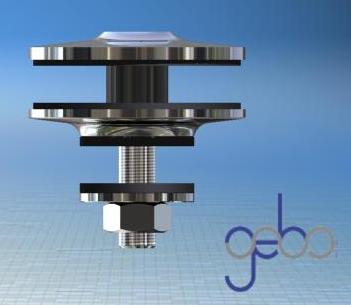

Teller-Punkthalter EA

Material V4,  Werkstoff: 1.4404
Oberflächen: drehblank, perlengestrahlt oder poliert
Unterschiedliche Durchmesser, Anschlussmöglichkeiten und Tellerausführungen
Montage zweiteilig von Vorne
Flächentoleranzausgleich: Anschlussbereich UK und Ebene Glasbohrung
Kontrollierte Eigengewichtsabtragung über Doppelexzenter oder geeignetes Gußmaterial

Standard:

gebo EA A Haltergebo EA A 50 M10

gebo EA A 60 M12

gebo EA A 70 M12







gebo EA F Haltergebo EA F 50 M10

gebo EA F 60 M12

gebo EA F 70 M12







Verkürzt:

gebo EA AV Haltergebo EA AV 50 M8

gebo EA AV 60 M10

gebo EA AV 70 M12







gebo EA FV Haltergebo EA FV 50 M8

gebo EA FV 60 M10

gebo EA FV 70 M12









Brüstungshalter

gebo EA GB Haltergebo EA GB 40 1_2

gebo EA GB 50 1_1

gebo EA GB 50 1_2

gebo EA GB 60 2_2

gebo EA GB 70 3_3



DWG-Zeichnungen auf Anfrage
